Каталог запчастей МТЗ-2022 с рисунками и номерами
Схемы узлов трактора МТЗ-2022 с позициями, оригинальными номерами деталей, наименованиями и количеством. Выберите узел, чтобы сверить запчасть перед заказом.
99схем узлов
3 435позиций деталей
МТЗ-2022модель BELARUS
Схемы и узлы МТЗ-2022
Откройте нужный раздел: на странице схемы показаны изображение узла и таблица с номерами. Это помогает искать запчасти МТЗ по артикулу и исключить ошибку при подборе.
Схема 1

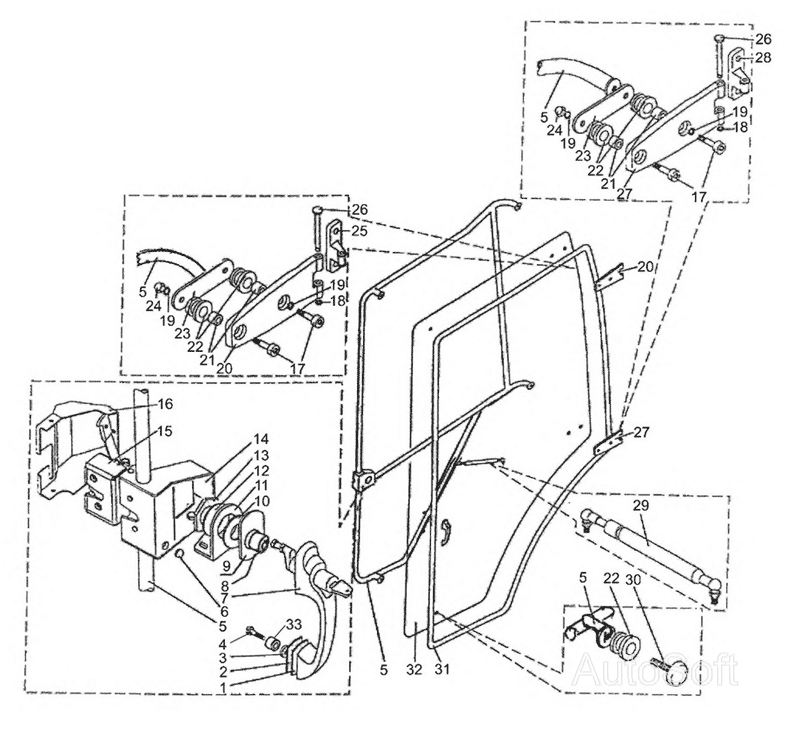

Схема 2Дверь кабины МТЗ-2022
Замок и ручки (передней) двери43 позиций
Схема 3Сиденье оператора МТЗ-2022
Сиденье водителя в сборе (и переднее сидение)68 позиций
Схема 4Механизм реверса МТЗ-2022
680731 позиций

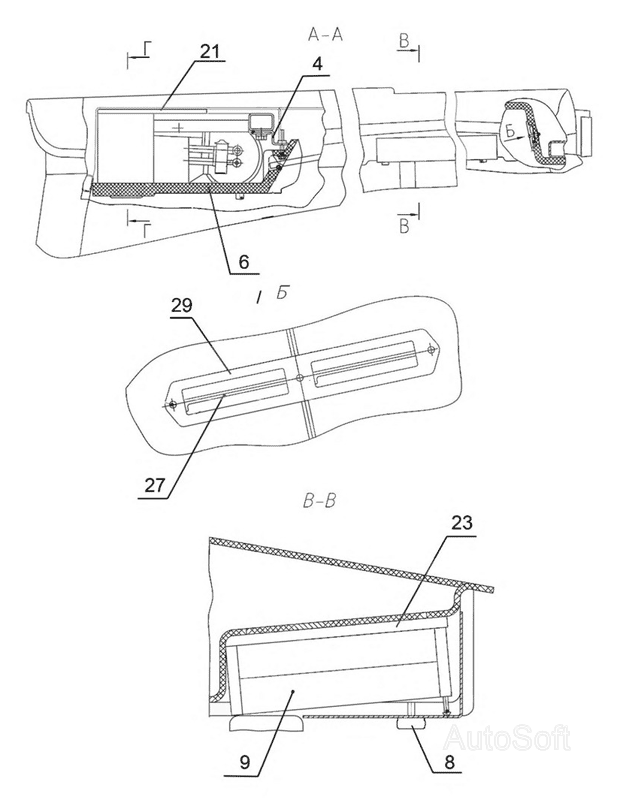

Схема 5Установка отопителя-охладителя МТЗ-2022
Отопитель (кузова)25 позиций
Схема 6Установка отопителя-охладителя МТЗ-2022
Отопитель (кузова)25 позиций
Схема 7Установка конденсатора и фильтра-осушителя МТЗ-2022
Конденсатор25 позиций
Схема 8Установка компрессора МТЗ-2022
Блок цилиндров19 позиций
Схема 9Установка шлангов кондиционера МТЗ-2022
Отопление и вентиляция15 позиций
Схема 10Зеркало внутреннее МТЗ-2022
Зеркало заднего вида10 позиций
Схема 11Зеркало наружное МТЗ-2022
Узел трактора8 позиций
Схема 12Козырек противосолнечный МТЗ-2022
Козырек противосолнечный10 позиций
Схема 13Установка ящика инструментального МТЗ-2022
670012 позиций
Схема 14Облицовка МТЗ-2022
Оперение в сборе55 позиций

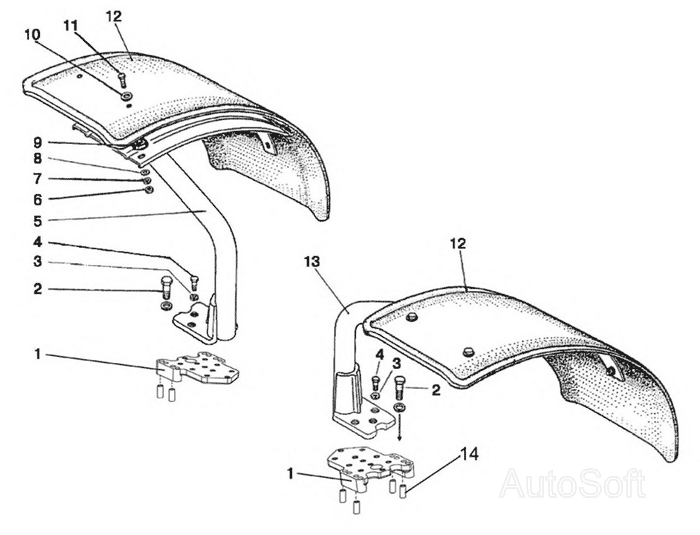

Схема 15Крылья передних колес МТЗ-2022
Крыло переднее и фартук крыла15 позиций
Схема 16Подножка МТЗ-2022
Подножка11 позиций
Схема 17Управление БД, ПВМ и редуктором МТЗ-2022
870047 позиций
Схема 18Управление навесным устройством МТЗ-2022
Соединители электропроводов24 позиций
Схема 19Баки топливные МТЗ-2022
Пробка топливного бака40 позиций

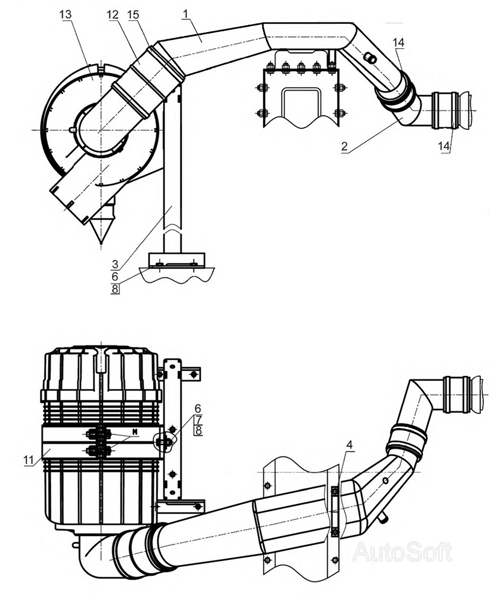

Схема 20Установка воздухоочистителя МТЗ-2022
Фильтр воздушный12 позиций
Схема 21Управление подачей топлива МТЗ-2022
Управление карбюратором (акселератор - управление подачей топлива)41 позиций
Схема 22Управление подачей топлива (в режиме реверса) МТЗ-2022
Управление карбюратором (акселератор - управление подачей топлива)44 позиций

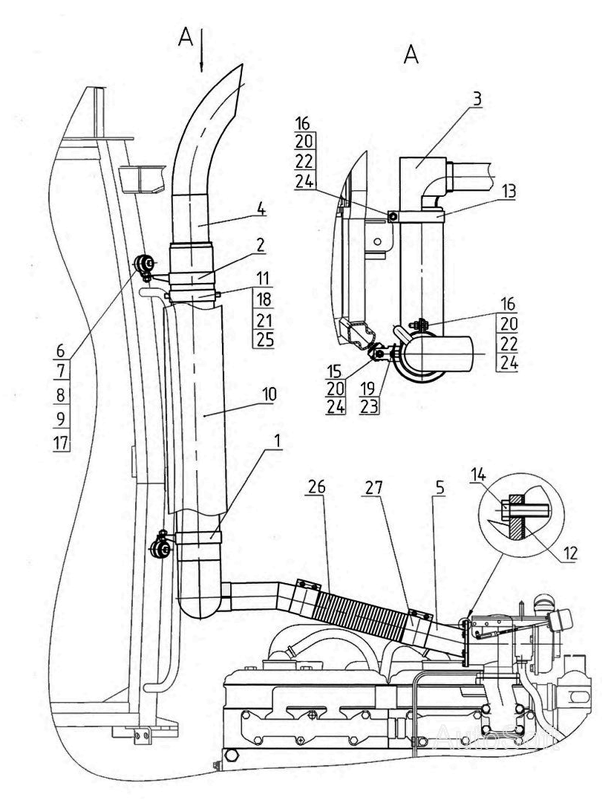

Схема 23Установка глушителя МТЗ-2022
120528 позиций
Схема 24Блок охлаждения 2022-1301009-Б МТЗ-2022
Радиатор30 позиций
Схема 25Установка охладителя МТЗ-2022
Газопроводы (коллектор выпускной)16 позиций

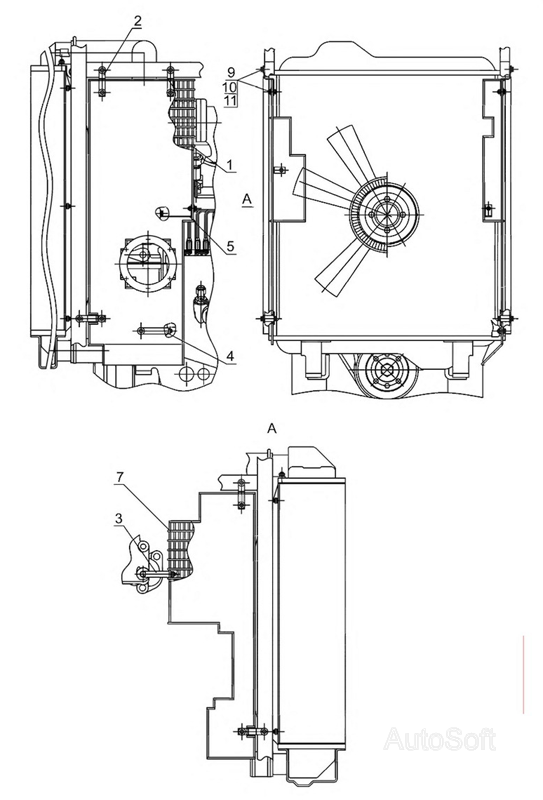

Схема 26Ограждение вентилятора МТЗ-2022
Кожух вентилятора10 позиций
Схема 27Установка сцепления МТЗ-2022
Вал коленчатый и маховик44 позиций
Схема 28Корпус сцепления МТЗ-2022
Сцепление78 позиций

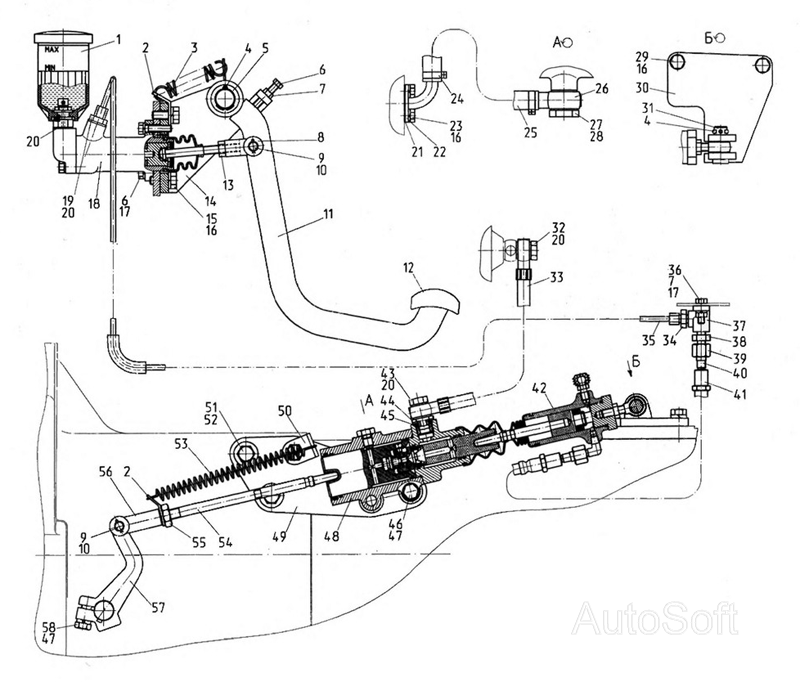

Схема 29Управление сцеплением МТЗ-2022
Педаль и привод управления сцеплением59 позиций
Схема 30Управление сцеплением МТЗ-2022
Педаль и привод управления сцеплением24 позиций
Схема 31Цилиндр главный 2022-1602810 МТЗ-2022
Педаль и привод управления сцеплением24 позиций
Схема 32Бачок 822-1602120 МТЗ-2022
Педаль и привод управления сцеплением9 позиций
Схема 33Гидроусилитель 2022-1602510-01 МТЗ-2022
Педаль и привод управления сцеплением24 позиций
Схема 34Цилиндр рабочий 1523-1602550 МТЗ-2022
Педаль и привод управления сцеплением15 позиций
Схема 35Цилиндр главный (на реверсе) МТЗ-2022
Педаль и привод управления сцеплением12 позиций
Схема 36Кран 2822-1602100-03 МТЗ-2022
Педаль и привод управления сцеплением14 позиций
Схема 37Коробка передач 1222-1700010 МТЗ-2022
Коробка передач в сборе44 позиций

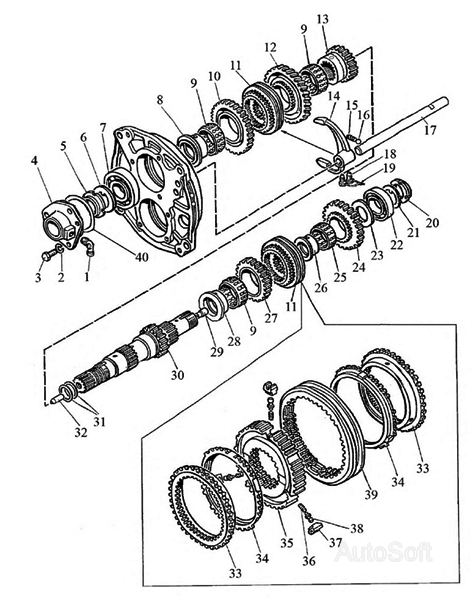

Схема 38Вал первичный МТЗ-2022
Коробка раздаточная41 позиций

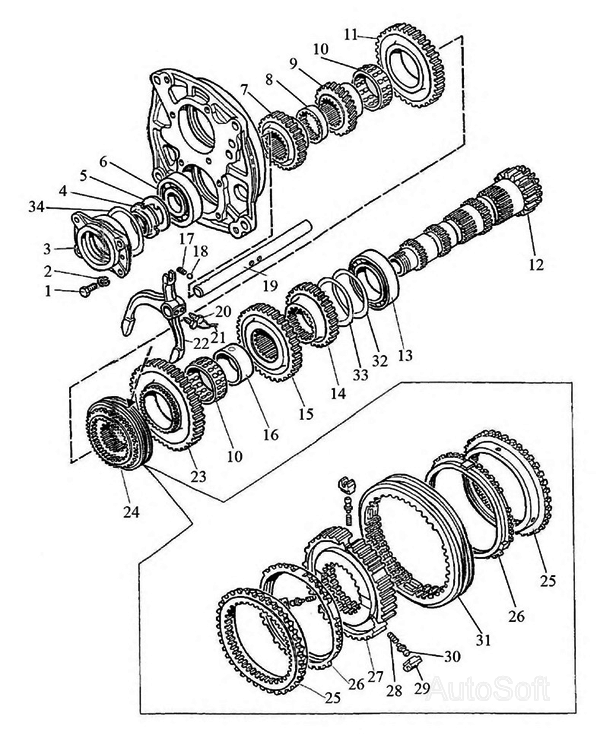

Схема 39Вал промежуточный МТЗ-2022
Коробка передач36 позиций
Схема 40Вал пониженных передач и заднего хода МТЗ-2022
Коробка передач65 позиций
Схема 41Вал блока шестерен МТЗ-2022
Коробка передач16 позиций

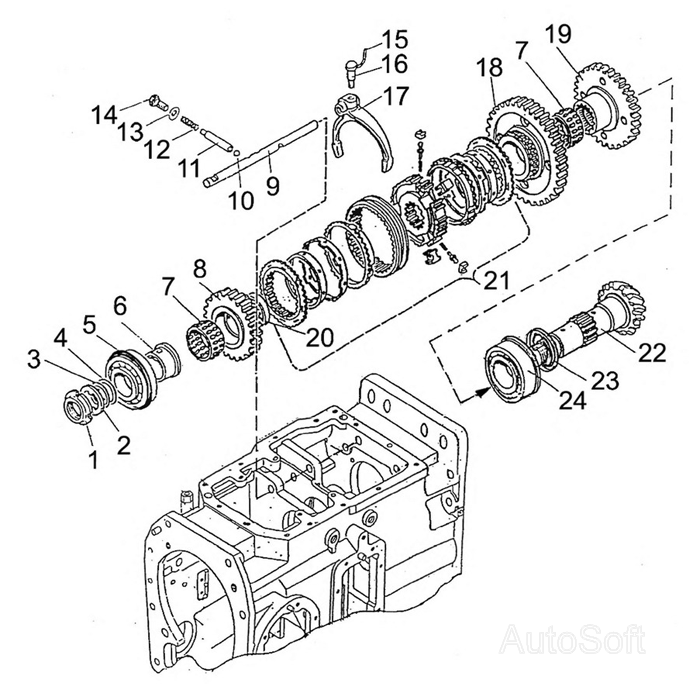

Схема 42Вал вторичный МТЗ-2022
Коробка передач27 позиций
Схема 43Механизм управления коробкой передач МТЗ-2022
Механизм переключения передач107 позиций

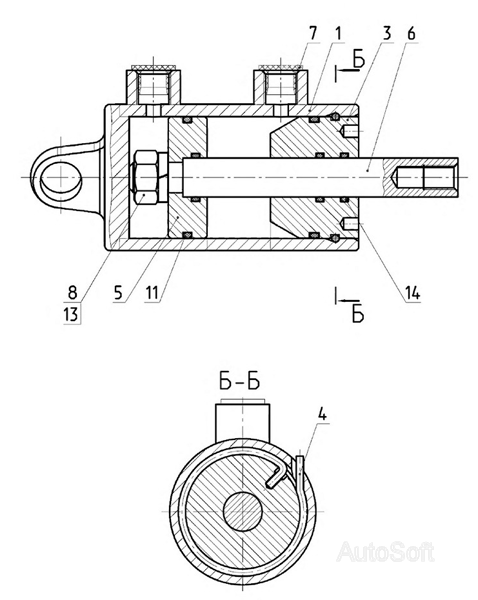

Схема 44Цилиндр МТЗ-2022
Управление коробкой отбора мощности12 позиций
Схема 45Привод насосов МТЗ-2022
170435 позиций
Схема 46Насос масляный шестеренный МТЗ-2022
Узел трактора15 позиций
Схема 47Фильтр МТЗ-2022
171623 позиций
Схема 48Фильтр-распределитель МТЗ-2022
173739 позиций
Схема 49Привод переднего ведущего моста МТЗ-2022
Коробка раздаточная65 позиций

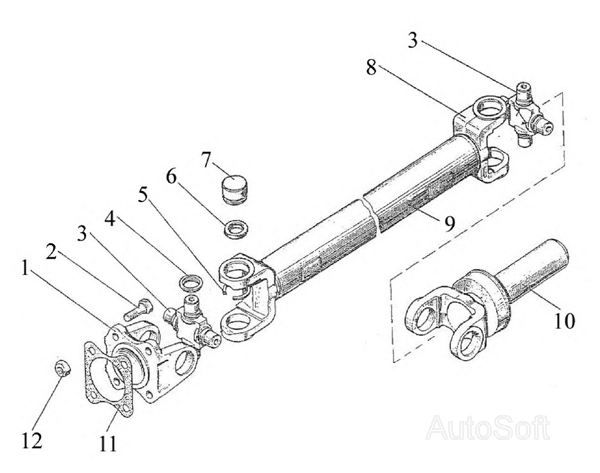

Схема 50Привод карданный МТЗ-2022
Вал карданный переднего моста14 позиций

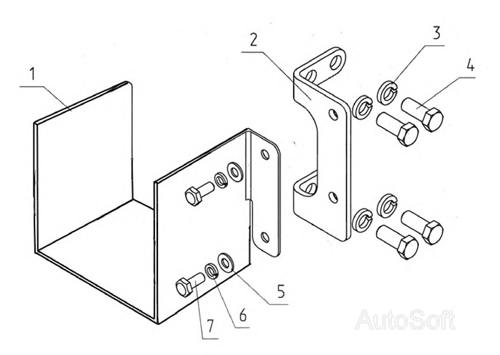

Схема 51Ограждение МТЗ-2022
22107 позиций
Схема 52Передний ведущий мост, редуктор центральный МТЗ-2022
Редуктор переднего ведущего моста (главная передача)57 позиций

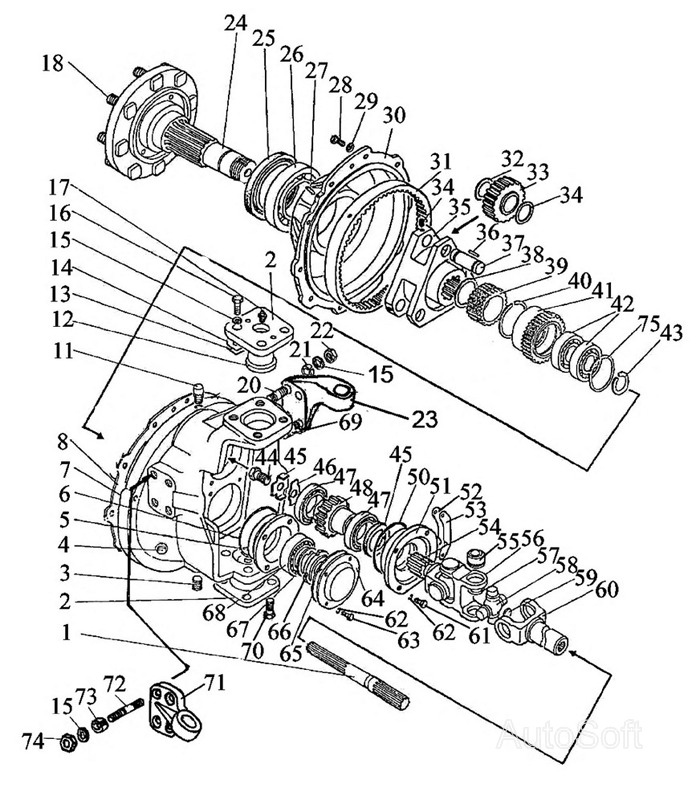

Схема 53Редуктор конечной передачи переднего ведущего моста МТЗ-2022
230882 позиций

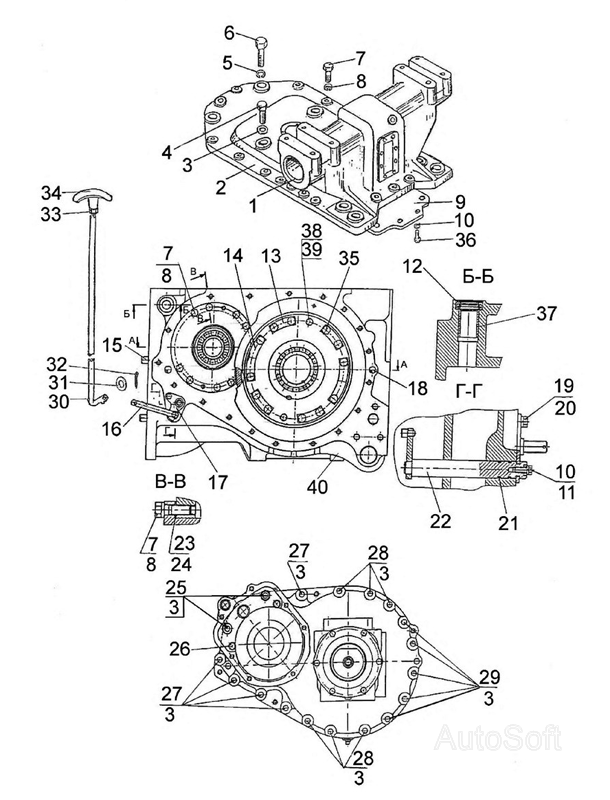

Схема 54Корпус заднего моста, передача конечная, механизм отключения привода независимого ВОМ МТЗ-2022
Картер заднего моста43 позиций
Схема 55Передача конечная МТЗ-2022
240744 позиций
Схема 56Дифференциал, стакан подшипников МТЗ-2022
Дифференциал и полуоси заднего моста23 позиций
Схема 57Привод блокировки МТЗ-2022
240912 позиций
Схема 58Полурама в сборе МТЗ-2022
Рама в сборе8 позиций
Схема 59Колеса передние ведущие МТЗ-2022
Колеса11 позиций
Схема 60Колеса задние ведущие МТЗ-2022
31076 позиций
Схема 61Тяга рулевая МТЗ-2022
Тяги рулевые19 позиций
Схема 62Колонка рулевая МТЗ-2022
480324 позиций
Схема 63Колонка рулевая МТЗ-2022
Управление рулевое (механизм рулевого управления)25 позиций
Схема 64Гидроцилиндр 50x25-250 МТЗ-2022
Цилиндр силовой гидроусилителя18 позиций
Схема 65Управление рулевое гидрообъемное МТЗ-2022
Насос гидроусилителя механизма рулевого управления53 позиций
Схема 66Управление рулевое гидрообъемное МТЗ-2022
Насос гидроусилителя механизма рулевого управления53 позиций
Схема 67Управление рулевое гидрообъемное, реверс МТЗ-2022
Насос гидроусилителя механизма рулевого управления30 позиций
Схема 68Тормоза рабочие МТЗ-2022
Тормоза рабочие задние ножные и тормозные барабаны19 позиций

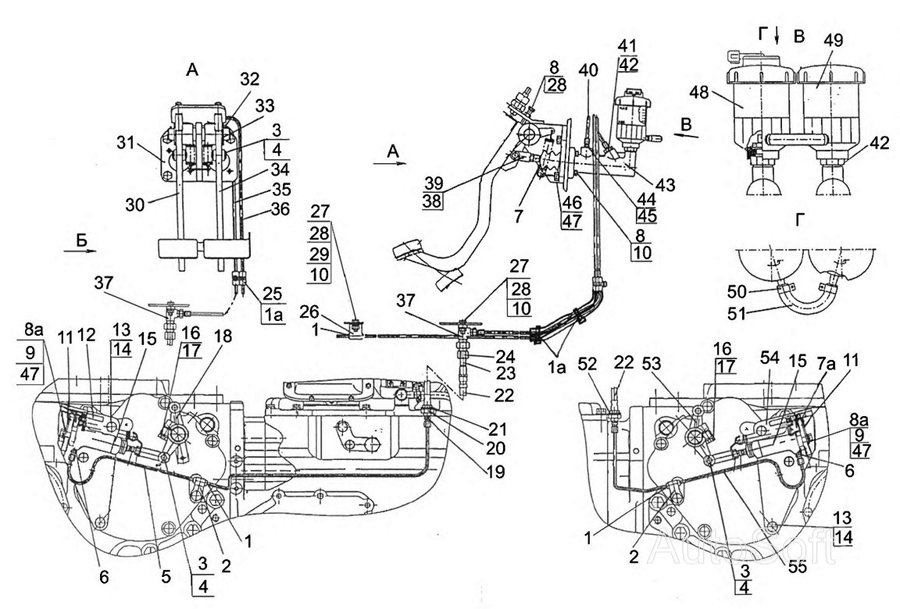

Схема 69Управление тормозами МТЗ-2022
350358 позиций
Схема 70Цилиндр рабочий 822-1602550-Б-01 МТЗ-2022
Педаль и привод управления сцеплением17 позиций
Схема 71Управление тормозами на реверсе МТЗ-2022
350365 позиций
Схема 72Управление стояночным тормозом МТЗ-2022
Тормоз стояночный36 позиций

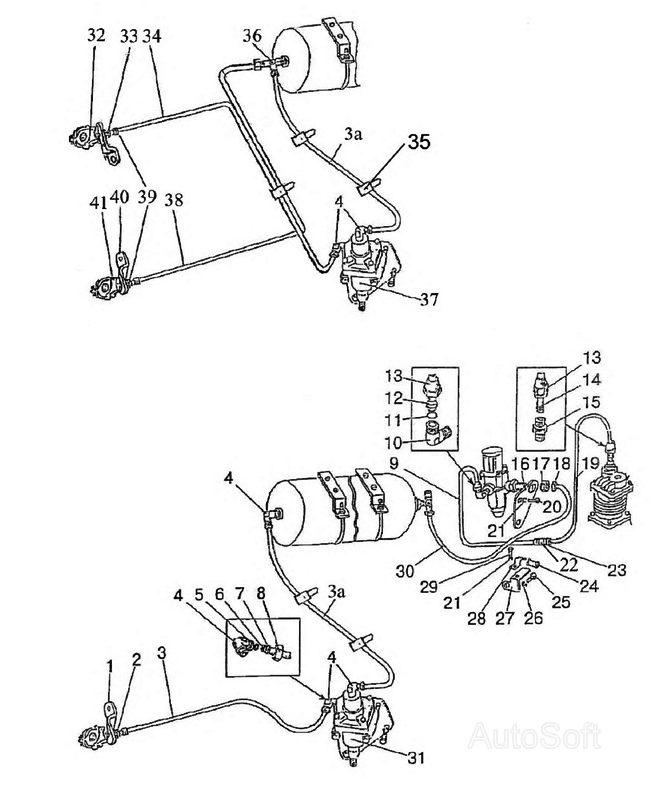

Схема 73Трубопроводы и арматура пневмопривода тормозов прицепа МТЗ-2022
Трубопроводы пневмотормозов53 позиций
Схема 74Регулятор давления МТЗ-2022
Регулятор давления56 позиций
Схема 75Баллон МТЗ-2022
Кран управления пневмотормозами (тормозной кран)20 позиций

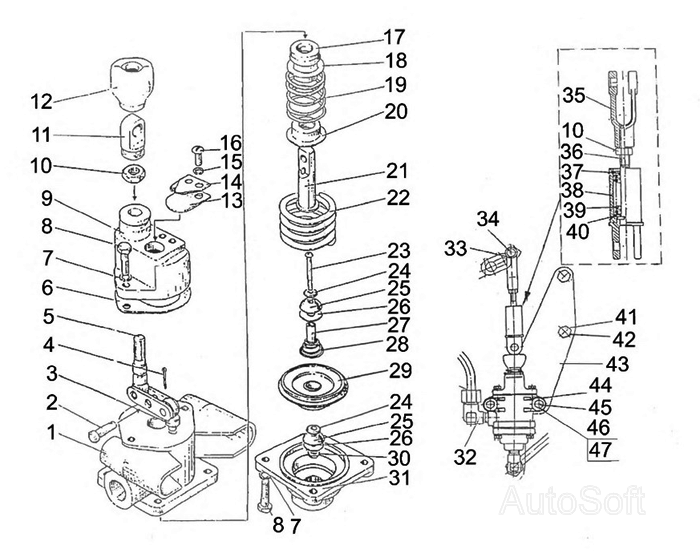

Схема 76Кран тормозной МТЗ-2022
Кран управления пневмотормозами (тормозной кран)52 позиций
Схема 77Головка соединительная МТЗ-2022
Головка соединительная пневмотормозов15 позиций
Схема 78Электрооборудование по дизелю МТЗ-2022
370047 позиций
Схема 79Электрооборудование трансмиссии МТЗ-2022
370019 позиций

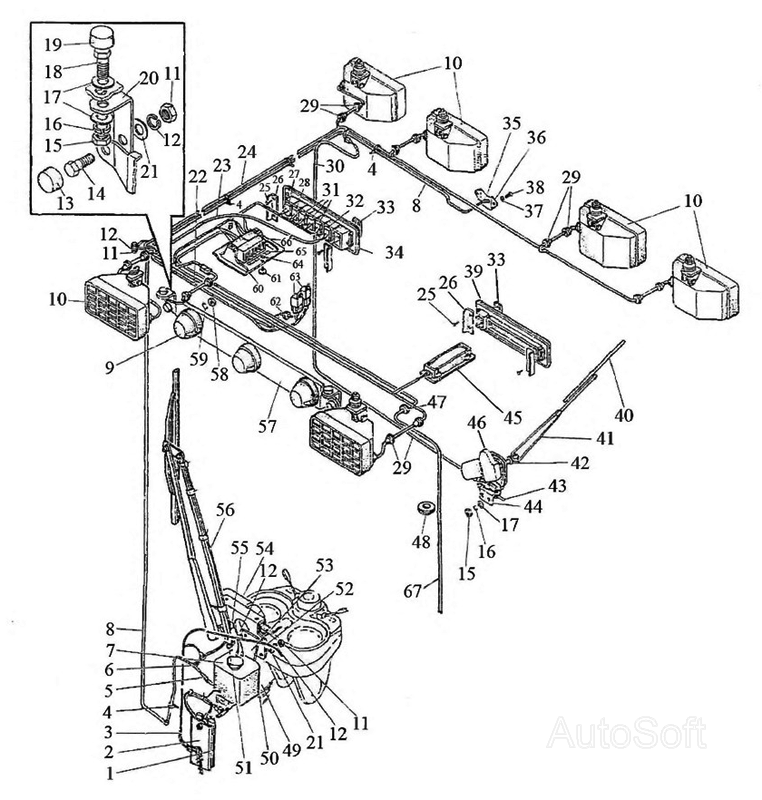

Схема 80Электрооборудование по кабине МТЗ-2022
Электропровода29 позиций
Схема 81Электрооборудование по кабине МТЗ-2022
Подфарники68 позиций
Схема 82Установка фонарей передних МТЗ-2022
Подфарники28 позиций
Схема 83Генератор МТЗ-2022
Узел трактора1 позиций
Схема 84Установка батарей аккумуляторных МТЗ-2022
Батарея аккумуляторная14 позиций
Схема 85Щиток приборов МТЗ-2022
Щиток прибора60 позиций

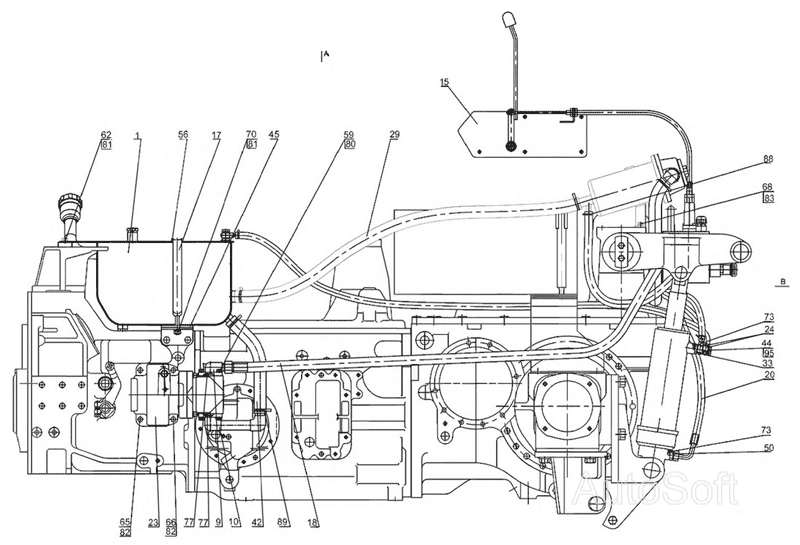

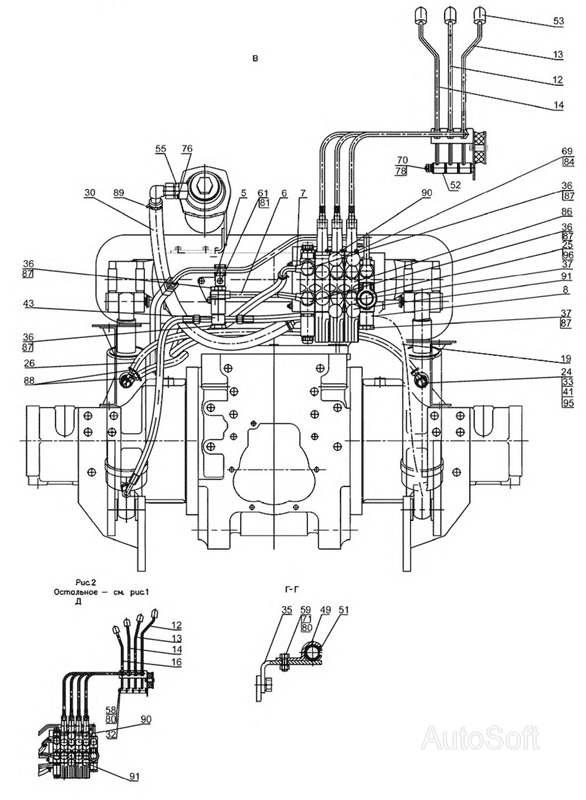

Схема 86Гидроагрегаты и арматура МТЗ-2022
460095 позиций
Схема 87Гидроагрегаты и арматура МТЗ-2022
460095 позиций
Схема 88Гидроагрегаты и арматура МТЗ-2022
460095 позиций
Схема 89Бак МТЗ-2022
460814 позиций
Схема 90Фильтр выносной Б2022-4608310 МТЗ-2022
460821 позиций
Схема 91Привод насоса гидросистемы МТЗ-2022
Устройство облегчения пуска "термостарт"18 позиций
Схема 92Тягово-сцепное устройство МТЗ-2022
Устройство тягово-сцепное57 позиций
Схема 93Вал отбора мощности задний МТЗ-2022
Коробка отбора мощности односкоростная87 позиций

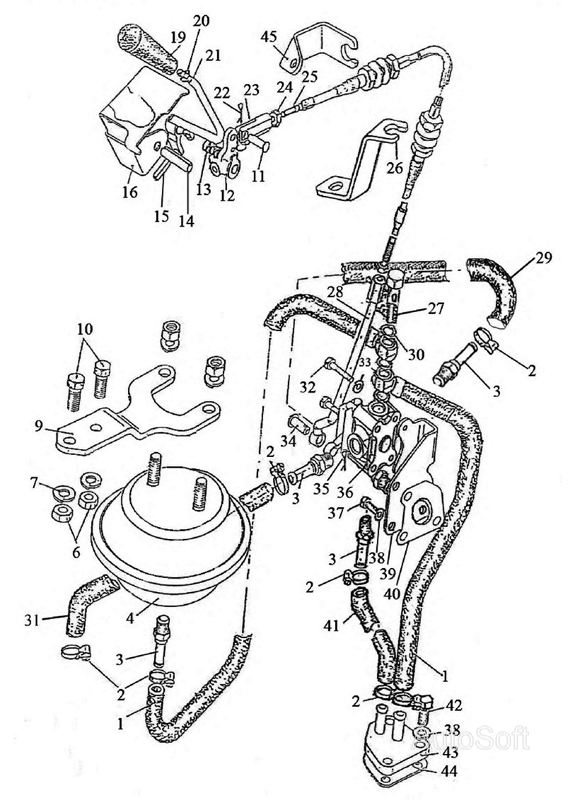

Схема 94Управление гидропривода заднего ВОМ МТЗ-2022
421847 позиций

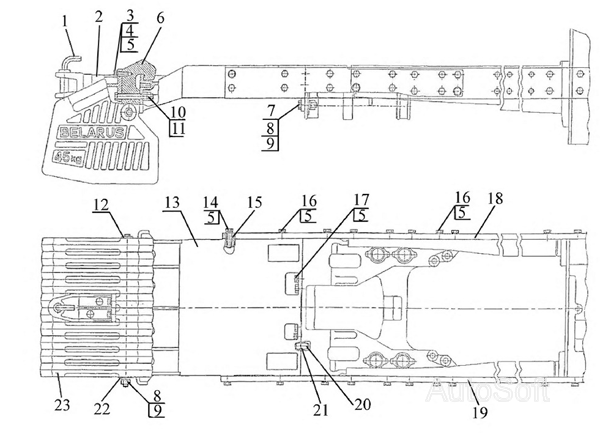

Схема 95Балласт МТЗ-2022
423524 позиций
Схема 96Устройство навесное МТЗ-2022
Устройство тягово-сцепное67 позиций

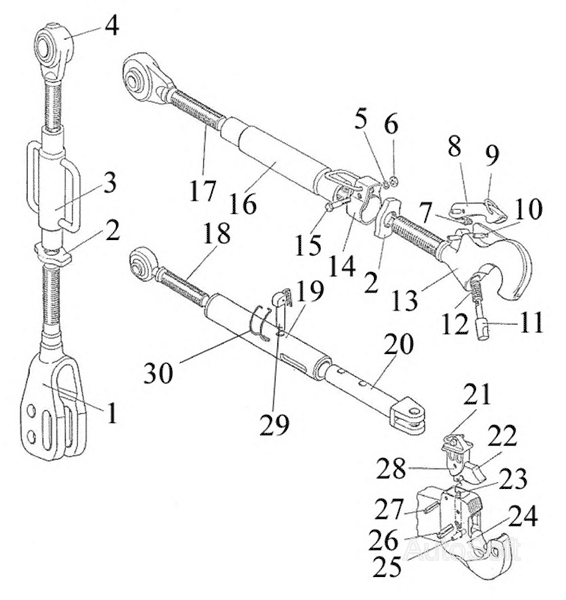

Схема 97Узлы и элементы навесного устройства МТЗ-2022
460533 позиций
Схема 98Инструмент оператора МТЗ-2022
Инструмент шоферский (разный)3 позиций

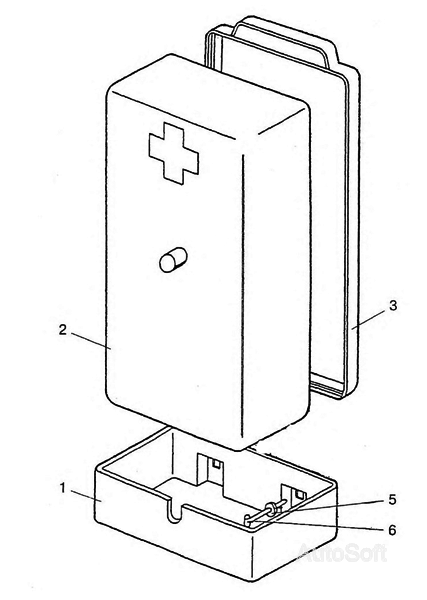

Схема 99
