Схема 1BELARUS PARTS / МТЗ-1523
Каталог запчастей МТЗ-1523 с рисунками и номерами
Схемы узлов трактора МТЗ-1523 с позициями, оригинальными номерами деталей, наименованиями и количеством. Выберите узел, чтобы сверить запчасть перед заказом.
144схем узлов
4 535позиций деталей
МТЗ-1523модель BELARUS
Схемы и узлы МТЗ-1523
Откройте нужный раздел: на странице схемы показаны изображение узла и таблица с номерами. Это помогает искать запчасти МТЗ по артикулу и исключить ошибку при подборе.

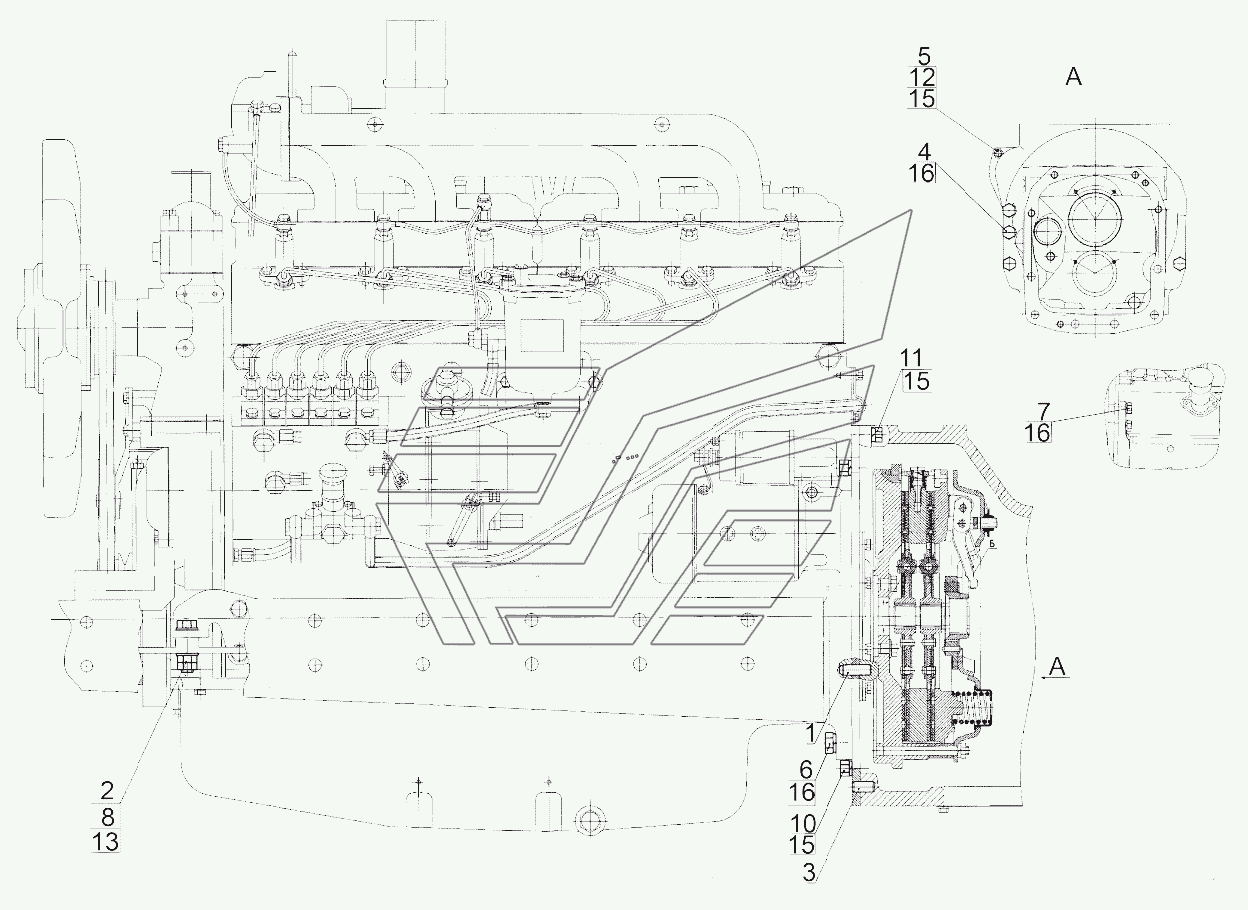

Схема 1
Схема 2Баки топливные МТЗ-1523
Бак топливный38 позиций

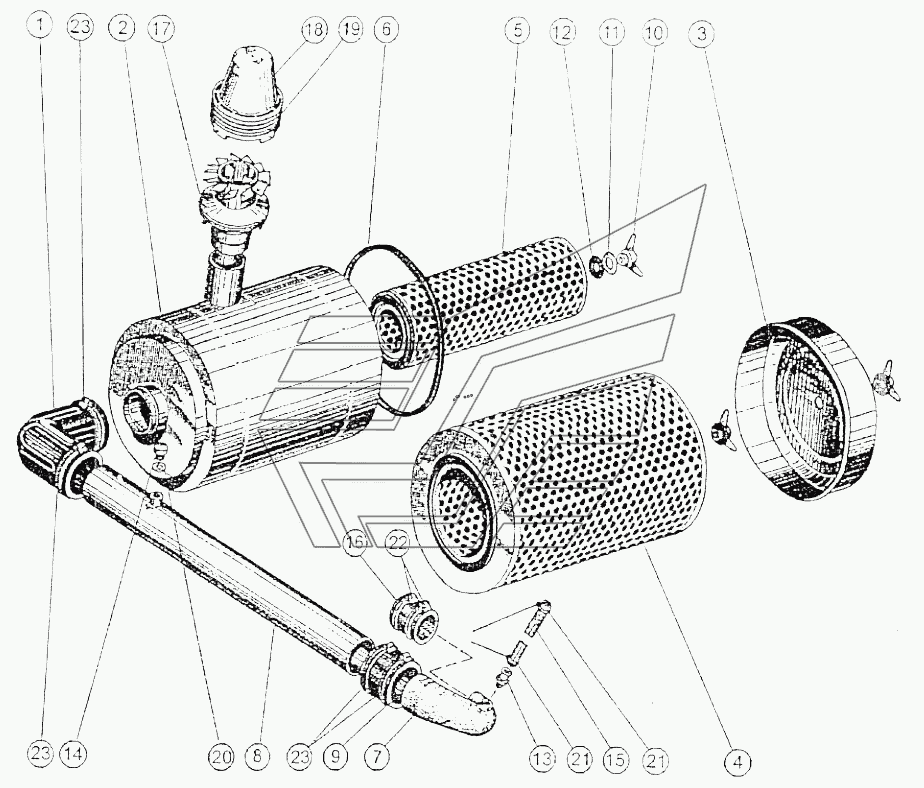

Схема 3Воздухоподводящий тракт МТЗ-1523
Фильтр воздушный31 позиций
Схема 4Установка воздухоочистителя МТЗ-1523
Фильтр воздушный7 позиций
Схема 5Управление подачей топлива МТЗ-1523
Управление карбюратором (акселератор - управление подачей топлива)39 позиций
Схема 6Управление подачей топлива (на реверсе) МТЗ-1523
Управление карбюратором (акселератор - управление подачей топлива)42 позиций
Схема 7Глушитель МТЗ-1523
12056 позиций
Схема 8Блок охлаждения МТЗ-1523
Радиатор38 позиций
Схема 9Установка охладителя МТЗ-1523
131712 позиций
Схема 10Ограждение вентилятора МТЗ-1523
Кожух вентилятора10 позиций
Схема 11Установка сцепления 260.1-1005009 МТЗ-1523
Вал коленчатый и маховик44 позиций
Схема 12Корпус сцепления (с КП 24х12) МТЗ-1523
Сцепление30 позиций
Схема 13Корпус сцепления (2022-1600010-А-01) (с КП 24х12) МТЗ-1523
Сцепление78 позиций
Схема 14Управление сцеплением МТЗ-1523
Педаль и привод управления сцеплением59 позиций
Схема 15Цилиндр главный МТЗ-1523
Педаль и привод управления сцеплением22 позиций
Схема 16Цилиндр главный (на реверсе) МТЗ-1523
Педаль и привод управления сцеплением12 позиций
Схема 17Гидроусилитель МТЗ-1523
Педаль и привод управления сцеплением18 позиций
Схема 18Цилиндр рабочий МТЗ-1523
Педаль и привод управления сцеплением15 позиций
Схема 19Кран МТЗ-1523
Педаль и привод управления сцеплением13 позиций
Схема 20Бачок МТЗ-1523
Педаль и привод управления сцеплением9 позиций
Схема 21Коробка передач 1522-1700010 МТЗ-1523
Коробка передач в сборе34 позиций
Схема 22Вал первичный МТЗ-1523
Коробка передач28 позиций
Схема 23Вал вторичный МТЗ-1523
Коробка передач32 позиций
Схема 24Вал промежуточный МТЗ-1523
Коробка передач45 позиций
Схема 25Вал пониженных передач МТЗ-1523
Коробка передач56 позиций
Схема 26Механизм управления коробкой передач МТЗ-1523
Механизм переключения передач62 позиций
Схема 27Коробка передач 1222-1700010 (24F+12R) МТЗ-1523
Коробка передач в сборе44 позиций
Схема 28Вал первичный МТЗ-1523
Коробка раздаточная42 позиций
Схема 29Вал промежуточный МТЗ-1523
Коробка передач44 позиций

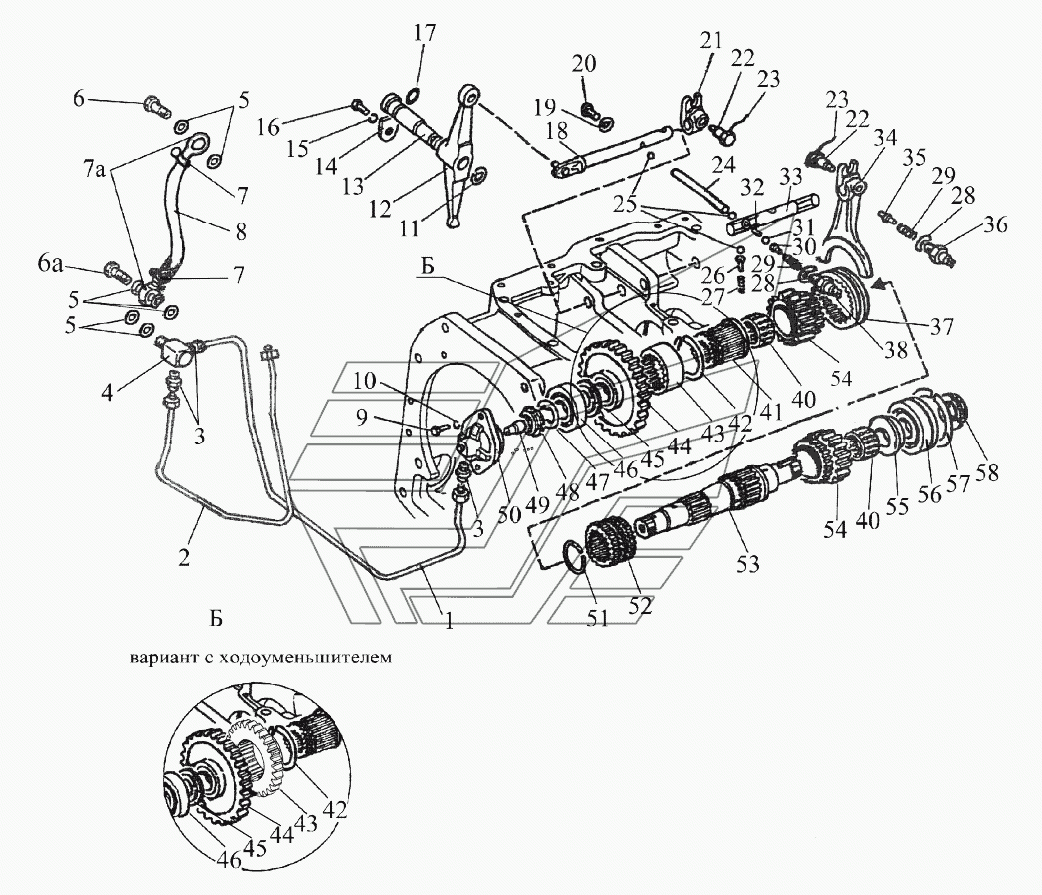

Схема 30Вал пониженных передач и заднего хода МТЗ-1523
Коробка передач65 позиций
Схема 31Вал блока шестерен МТЗ-1523
Коробка передач20 позиций
Схема 32Вал вторичный МТЗ-1523
Коробка передач33 позиций
Схема 33Механизм управления коробкой передач МТЗ-1523
Механизм переключения передач107 позиций
Схема 34Установка ходоуменьшителя МТЗ-1523
170673 позиций
Схема 35Цилиндр МТЗ-1523
Управление коробкой отбора мощности11 позиций
Схема 36Привод насосов МТЗ-1523
170436 позиций

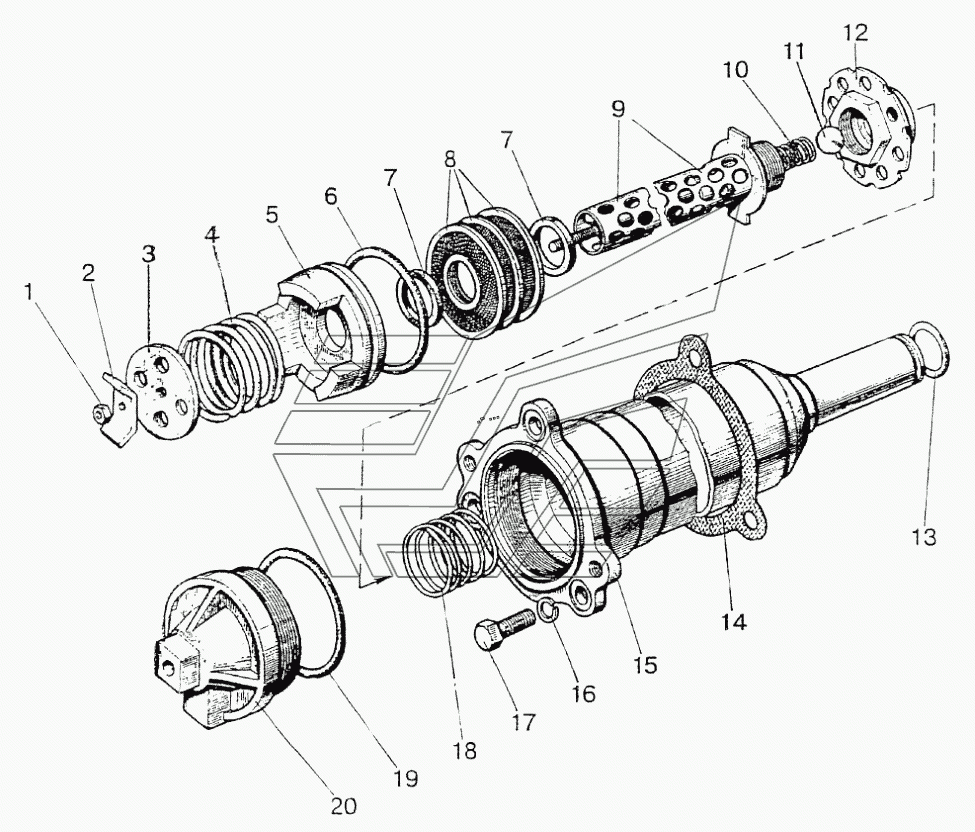

Схема 37Фильтр МТЗ-1523
171623 позиций
Схема 38Фильтр-распределитель МТЗ-1523
173742 позиций
Схема 39Привод переднего ведущего моста МТЗ-1523
Коробка раздаточная66 позиций
Схема 40Привод карданный МТЗ-1523
Вал карданный переднего моста14 позиций
Схема 41Ограждение МТЗ-1523
221010 позиций
Схема 42Передний ведущий мост МТЗ-1523
230854 позиций
Схема 43Главная передача переднего ведущего моста (1222-2300020-05) МТЗ-1523
Редуктор переднего ведущего моста (главная передача)22 позиций
Схема 44Дифференциал МТЗ-1523
Дифференциал и полуоси переднего ведущего моста16 позиций
Схема 45Редуктор конечной передачи переднего ведущего моста (1222-2300020-05) МТЗ-1523
230879 позиций
Схема 46Корпус заднего моста МТЗ-1523
Картер заднего моста71 позиций
Схема 47Дифференциал. Стакан подшипников. МТЗ-1523
Дифференциал и полуоси заднего моста34 позиций
Схема 48Система смазки заднего моста МТЗ-1523
35038 позиций
Схема 49Механизм блокировки дифференциала МТЗ-1523
240923 позиций
Схема 50Муфта блокировки дифференциала «мокрая» МТЗ-1523
240937 позиций
Схема 51Тягово-сцепное устройство МТЗ-1523
Устройство тягово-сцепное36 позиций
Схема 52Тягово-сцепное устройство (варианты комплектации) МТЗ-1523
Устройство тягово-сцепное36 позиций
Схема 53Тяга рулевая МТЗ-1523
Тяги рулевые19 позиций
Схема 54Колеса передние ведущие МТЗ-1523
Колеса14 позиций
Схема 55Колеса задние ведущие МТЗ-1523
Ступицы задних колес17 позиций
Схема 56Колонка рулевая МТЗ-1523
Управление рулевое (механизм рулевого управления)30 позиций
Схема 57Колонка рулевая МТЗ-1523
Управление рулевое (механизм рулевого управления)28 позиций
Схема 58Кардан МТЗ-1523
Управление рулевое (механизм рулевого управления)9 позиций
Схема 59Колонка рулевая (реверса) МТЗ-1523
Управление рулевое (механизм рулевого управления)39 позиций
Схема 60Кардан (реверса) МТЗ-1523
Управление рулевое (механизм рулевого управления)8 позиций
Схема 61Управление рулевое гидрообъемное МТЗ-1523
Управление рулевое в сборе73 позиций
Схема 62Гидроцилиндр 50х25-200 МТЗ-1523
Цилиндр силовой гидроусилителя24 позиций
Схема 63Тормоза «мокрые» МТЗ-1523
Тормоза рабочие задние ножные и тормозные барабаны42 позиций
Схема 64Управление стояночным тормозом МТЗ-1523
Педаль и привод управления сцеплением49 позиций

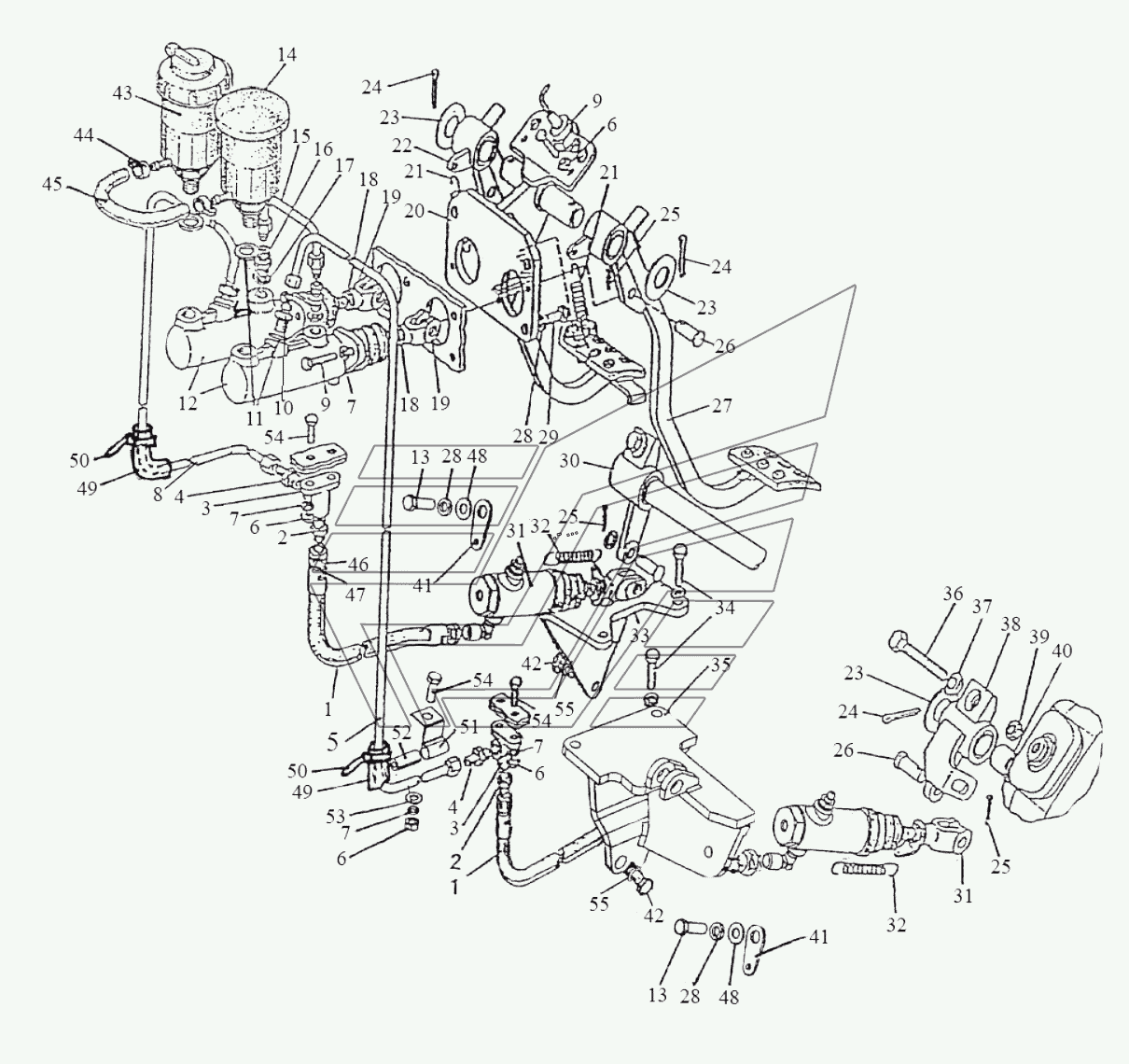

Схема 65Управление тормозами МТЗ-1523
350359 позиций
Схема 66Управление тормозами (вариант с реверсным постом управления) МТЗ-1523
350367 позиций
Схема 67Бачки тормозной жидкости МТЗ-1523
350312 позиций

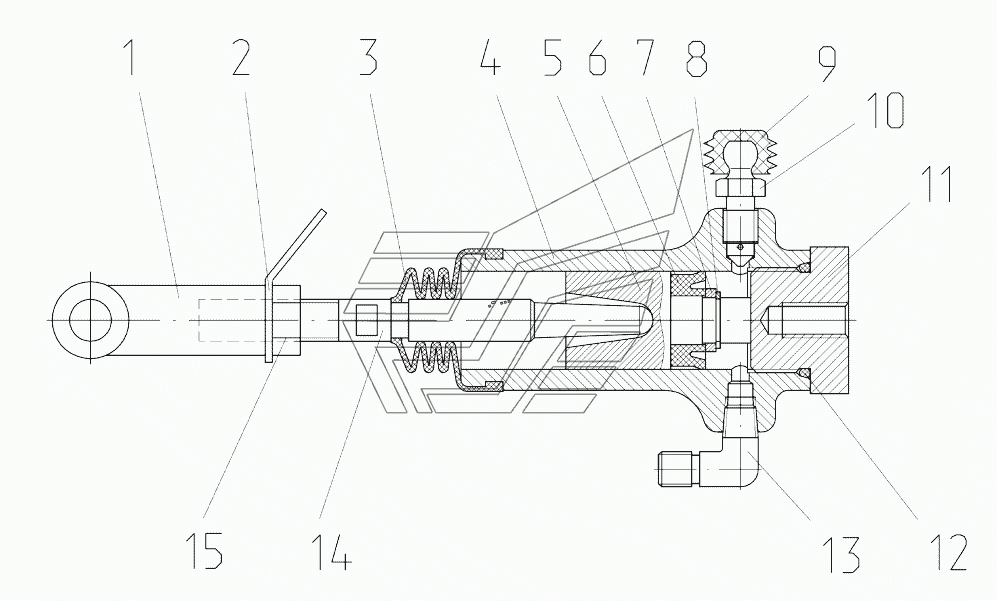

Схема 68Цилиндр рабочий МТЗ-1523
Педаль и привод управления сцеплением16 позиций
Схема 69Трубопроводы и арматура пневмопривода тормозов прицепа МТЗ-1523
Кран управления пневмотормозами (тормозной кран)57 позиций
Схема 70Баллон МТЗ-1523
Кран управления пневмотормозами (тормозной кран)13 позиций
Схема 71Кран тормозной МТЗ-1523
Кран управления пневмотормозами (тормозной кран)14 позиций
Схема 72Трубопроводы и арматура пневмопривода тормозов прицепа МТЗ-1523
Трубопроводы пневмотормозов62 позиций
Схема 73Кран тормозной МТЗ-1523
Кран управления пневмотормозами (тормозной кран)17 позиций
Схема 74Установка фар дорожных МТЗ-1523
Соединители электропроводов8 позиций
Схема 75Электрооборудование по дизелю (1222-370030-Б со свечами накаливания) МТЗ-1523
Реле разного назначения53 позиций
Схема 76Электрооборудование по дизелю (1222-3700030-Б-01 без свечей накаливания) МТЗ-1523
Реле разного назначения44 позиций
Схема 77Электрооборудование по трансмиссии МТЗ-1523
Соединители электропроводов25 позиций
Схема 78Электрооборудование кабины МТЗ-1523
370010 позиций
Схема 79Установка фонарей передних МТЗ-1523
Электропровода30 позиций
Схема 80Установка фонарей задних МТЗ-1523
370026 позиций
Схема 81Установка фар рабочих МТЗ-1523
370047 позиций
Схема 82Установка батарей аккумуляторных МТЗ-1523
460732 позиций
Схема 83Щиток приборов МТЗ-1523
Щиток прибора54 позиций

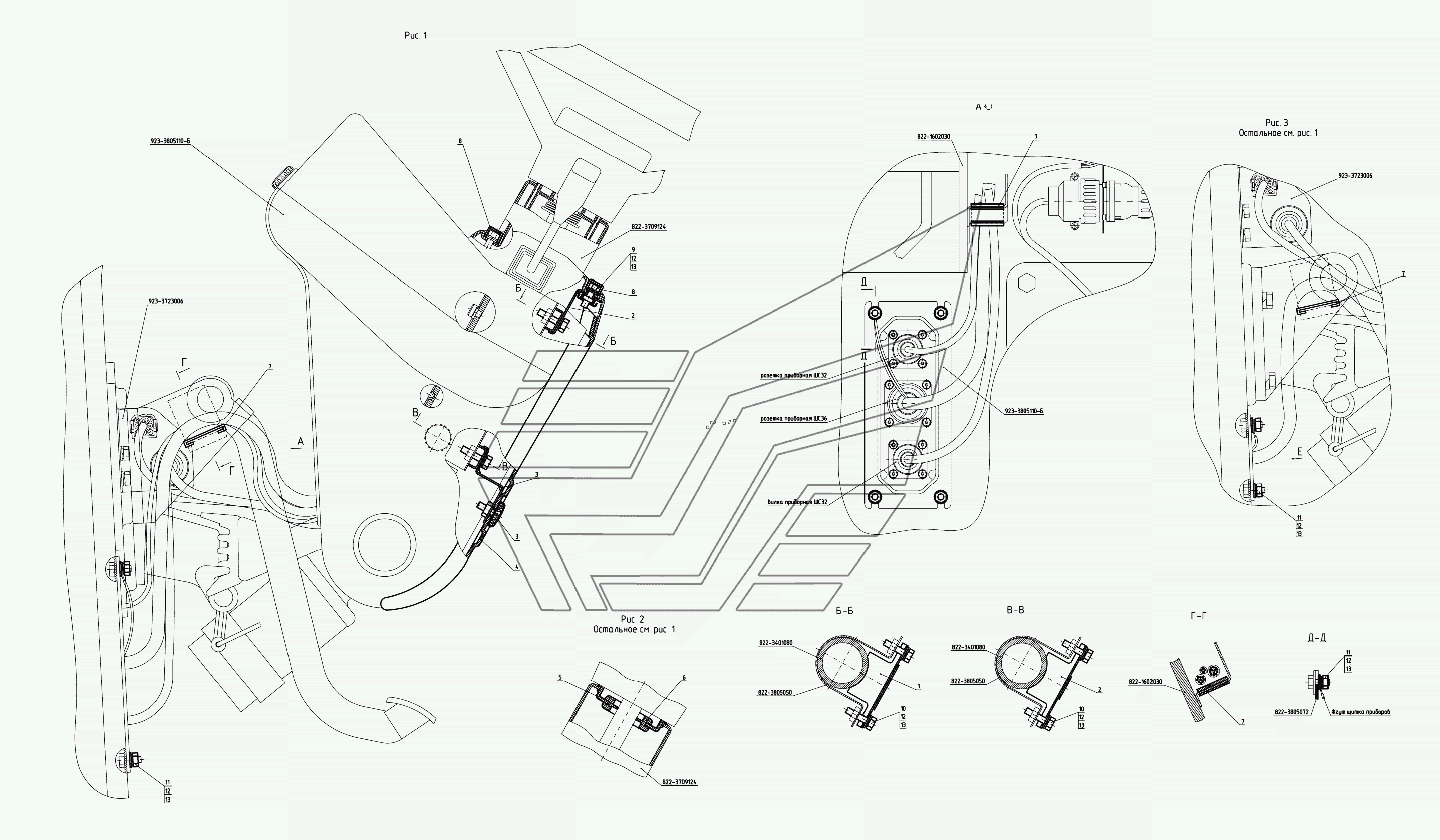

Схема 84Установка щитка приборов МТЗ-1523
Щиток прибора18 позиций
Схема 85Инструмент оператора МТЗ-1523
Инструмент шоферский (разный)5 позиций
Схема 86Аптечка МТЗ-1523
Принадлежности санитарные6 позиций
Схема 87Вал отбора мощности МТЗ-1523
Коробка отбора мощности односкоростная93 позиций
Схема 88Передний ВОМ МТЗ-1523
420912 позиций
Схема 89Редуктор переднего вала отбора мощности МТЗ-1523
4209106 позиций
Схема 90Управление гидроприводом заднего ВОМ МТЗ-1523
421855 позиций
Схема 91Балласт МТЗ-1523
423521 позиций
Схема 92Устройство навесное МТЗ-1523
460573 позиций
Схема 93Узлы и элементы навесного устройства МТЗ-1523
460520 позиций
Схема 94Захват Walterscheid МТЗ-1523
Узел трактора9 позиций
Схема 95Захват МТЗ МТЗ-1523
460515 позиций
Схема 96Шарниры и переходные элементы МТЗ-1523
46055 позиций
Схема 97Переднее навесное устройство МТЗ-1523
460659 позиций
Схема 98Установка кронштейна передней навески МТЗ-1523
46067 позиций
Схема 99Кронштейн с рычагами МТЗ-1523
460611 позиций
Схема 100Узлы и элементы навесного устройства МТЗ-1523
460615 позиций
Схема 101Гидроагрегаты и арматура МТЗ-1523
460092 позиций
Схема 102Гидроагрегаты и арматура МТЗ-1523
460098 позиций
Схема 103Бак МТЗ-1523
460835 позиций
Схема 104Привод насоса гидросистемы МТЗ-1523
Устройство облегчения пуска "термостарт"27 позиций
Схема 105Установка стеклоочистителя заднего МТЗ-1523
Стеклоочиститель и привод12 позиций
Схема 106Установка стеклоочистителя переднего МТЗ-1523
Педаль и привод управления сцеплением6 позиций
Схема 107Установка стеклоомывателя МТЗ-1523
Обмыв ветрового ветрового (омыватель)18 позиций
Схема 108Кабина трактора МТЗ-1523
670074 позиций
Схема 109Крыша МТЗ-1523
Отопитель (кузова)7 позиций
Схема 110Дверь кабины МТЗ-1523
670855 позиций
Схема 111Кабина. Стекла кабины. МТЗ-1523
670362 позиций
Схема 1122522-6702285 Установка панели МТЗ-1523
67028 позиций
Схема 1131222-6702295-02 Установка пульта МТЗ-1523
670213 позиций
Схема 1141222-6702335-Б1 Установка чехла МТЗ-1523
67028 позиций
Схема 1152522-6702285-Б Установка панели МТЗ-1523
67025 позиций
Схема 1161523-6702295-01 Установка пульта МТЗ-1523
670210 позиций
Схема 1171523-6702335-01 Установка чехла МТЗ-1523
67025 позиций
Схема 118Сиденье оператора МТЗ-1523
Сиденье водителя в сборе (и переднее сидение)70 позиций
Схема 119Сиденье оператора МТЗ-1523
Сиденье водителя в сборе (и переднее сидение)8 позиций
Схема 120Механизм реверса МТЗ-1523
680730 позиций
Схема 121Установка кондиционера (Для тракторов Беларус -1523.3) МТЗ-1523
Отопление и вентиляция19 позиций
Схема 122Установка кондиционера МТЗ-1523
Отопление и вентиляция21 позиций
Схема 123Установка компрессора МТЗ-1523
811416 позиций
Схема 124Рычаг натяжной МТЗ-1523
81146 позиций
Схема 125Установка конденсатора (Для трактора Беларус – 1523.3) МТЗ-1523
Конденсатор10 позиций
Схема 126Установка конденсатора (Для Беларус – 1523/1523В) МТЗ-1523
Конденсатор9 позиций
Схема 127Установка фильтра МТЗ-1523
Вентиляция кабины (кузова)9 позиций
Схема 128Установка отопителя-охладителя МТЗ-1523
Отопитель (кузова)24 позиций
Схема 129Панель МТЗ-1523
Отопитель (кузова)32 позиций
Схема 130Система отопления и вентиляции МТЗ-1523
Отопитель (кузова)19 позиций
Схема 131Отопитель-вентилятор МТЗ-1523
Отопитель (кузова)18 позиций
Схема 132Арматура отопителя МТЗ-1523
Отопитель (кузова)9 позиций
Схема 133Зеркало внутреннее МТЗ-1523
Зеркало заднего вида10 позиций
Схема 134Зеркало наружное МТЗ-1523
Зеркало заднего вида5 позиций
Схема 135Козырек противосолнечный МТЗ-1523
Козырек противосолнечный10 позиций
Схема 136Облицовка МТЗ-1523
Облицовка радиатора80 позиций
Схема 137Крылья передних колес МТЗ-1523
Крыло переднее и фартук крыла15 позиций
Схема 138Подножка МТЗ-1523
Подножка10 позиций
Схема 139Подножка МТЗ-1523
Подножка11 позиций
Схема 140Управление БД и ПВМ (1522-8700410-Д) МТЗ-1523
Механизм переключения передач37 позиций
Схема 141Управление БД, ПВМ и ПВОМ (1523-8700210-Д) МТЗ-1523
870040 позиций
Схема 142Управление навесным устройством МТЗ-1523
870027 позиций
Схема 143Управление БД, ПВМ и редуктором (2022-8700450-Д-02) МТЗ-1523
870043 позиций
