Генератор МТЗ 1221 — схема и номера деталей

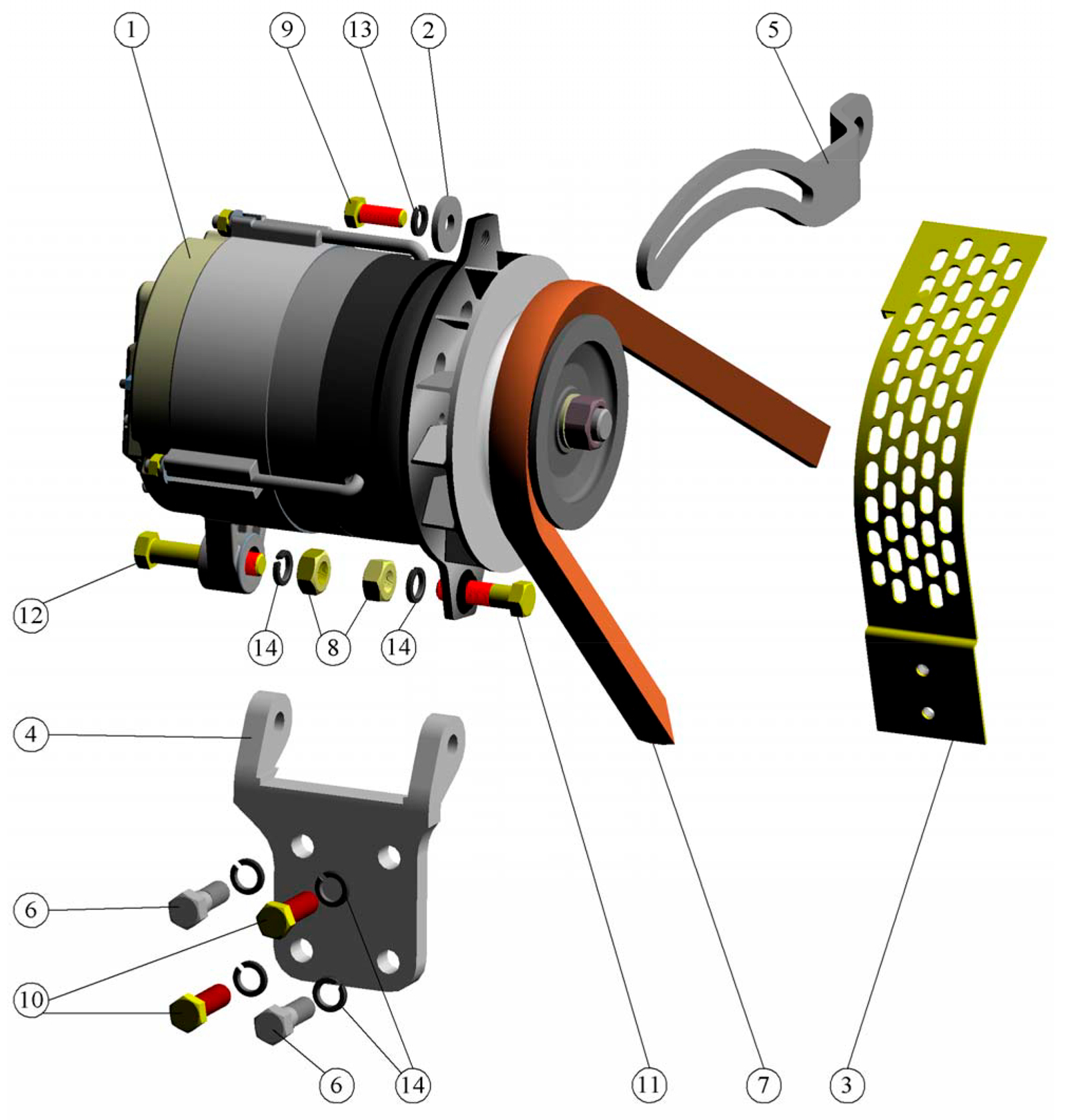

Схема. Нажмите для увеличения.
Запчасти (15 позиций)
№
Номер и название
-
260-3701050-А-02 Установка генератора
1
Г9695.3701-1 Генератор
2
50-1002073 Шайба упорная
3
240-3701060-Б Щиток
4
260-3701056 Кронштейн генератора
5
260-3701063-А Планка
6
260-3701068 Болт специальный
7
SPA-1157 Ремень
8
M10-6H.6.016(S17) Гайка
9
М8-6gx20.88.35.016 Болт
10
М10-6gx30.88.35.016 Болт
11
М10-6gx35.88.35.016 Болт
12
М10-6gx50.88.35.016 Болт
13
8Т 65Г 06 Шайба
14
10 65Г 06 Шайба
